Версия от 07:02, 27 мая 2024
В этом подразделе мы опишем работу со схемой коммутации
- На схему коммутации мы можем попасть с разделов"Кабельная инфраструктра" и "Сооружения связи"
Редактор схемы коммутации
Панель управления редактора схем коммутациии
- Панель управления
- Полотно для коммутации
Панель управления служит для нанесения коммутационного оборудования на полотно и их коммутации между собой
- Кнопка "Назад" (возвращает в главное меню Кабельная инфраструктура/
- Кнопка "Добавить " Тут мы можем добавить

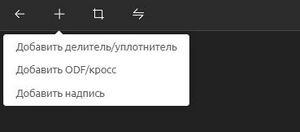

При нажатии мы увидем список того чеего мы можем добавить на полотно
- Кнопка "Размер полотна" (возвращает в главное меню KATAN
- Кнопка "Назад" (возвращает в главное меню KATAN
