Кабельные линии

Описание подраздела

Подраздел «Кабельные линии» предназначена для создания и классификации различных кабельных линий, используемых в разделе «Кабельная инфраструктура».

Добавление кабельной линии

В подразделе «Кабельные линии» представлен список кабельных линий, а также доступна кнопка «Добавить».

• При нажатии на кнопку «Добавить».

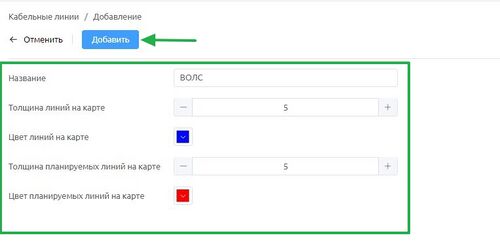

  • Откроется страница для заполнения следующих полей:

1. «Название» — текстовое поле для ввода названия кабельной линии.
2. «Толщина линий на карте» — счетчик с возможностью ввода значений для изменения толщины линий. Толщину линий можно изменять кнопками «-» и «+» с шагом в 1 мм, а также вводить значение вручную.
3. «Цвет линий на карте» — кнопка, при нажатии на которую открывается модальное окно с цветовым градиентом для выбора цвета.
4. «Толщина планируемых линий на карте» — счетчик с возможностью ввода значений для изменения толщины планируемых линий. Толщину планируемых линий можно изменять кнопками «-» и «+» с шагом в 1 мм, а также вводить значение вручную.
5. «Планируемый объекты цвет» — кнопка, при нажатии которой открывается модальное окно с цветовым градиентом для выбора цвета.

После заполнения полей нажмите на кнопку «Добавить».

Редактирование кабельной линии

Для редактирования выберите из списка кабельную линию.

• Откроется страница где в левой части нажимаем на кнопку «Редактировать».

• Откроется страница для редактирования кабельной линии.

После внесения изменений нажмите кнопку «Сохранить».

Удаление кабельные линии

Удаление запрещено, если имеются связанные объекты. Общее количество связей показано на скриншоте.

• При отсутствии связанных объектов кнопка «Удалить» становится активной.

• При нажатии на кнопку «Удалить» откроется диалоговое окно с предупреждением.

Выберите действие «Отмена» или «Удалить».

• Отмена — для отмены удаления нажмите на кнопку «Отмена».
• Удалить — для удаления кабельной линии, нажмите на кнопку «Удалить».

Добавление марки кабеля

Подраздел «Марки кабелей» предназначен для добавления новых типов кабелей в систему. Здесь можно внести информацию о различных производителях кабельной продукции.

Для добавления выберите из списка кабельную линию.

• Откроется страница, где в правой части страницы присутствует кнопка «Добавить марку кабеля».

• При нажатии на кнопку «Добавить марку кабеля».
  • Откроется страница для заполнения следующих полей:

1. Тип кабельной линии — выпадающий список для выбора типа кабельной линии (тип кабельной линии берется из ранее созданных типов кабельных линий в подразделе «Разное/Кабельные линии»).
2. Производитель — текстовое поле для ввода названия производителя.
3. Маркировка — текстовое поле для ввода маркировки кабеля.
4. Емкость кабеля — счетчик с возможностью ввода значений для изменения емкости кабеля. Емкость можно изменять кнопками «-» и «+» с шагом в 1 волокно, а также вводить значение вручную. Справа в карточке отображаются цвета жил и их количество, добавляемых к типу кабеля.
5. Растягивающее усилие (кН) — счетчик с возможностью ввода значений для изменения растягивающего усилия. Растягивающее усилие можно изменять кнопками «-» и «+» с шагом в 1 кН, а также вводить значение вручную.
6. Затухание (dB/km) — счетчик с возможностью ввода значений для изменения затухания. Затухание можно изменять кнопками «-» и «+» с шагом в 1 dB/km, а также вводить значение вручную.

После заполнения полей нажмите кнопку «Сохранить» для добавления марки кабеля.

Редактирование марки кабеля

Для редактирования выберите из списка марку кабеля.

• Откроется карточка для редактирования марки кабеля.

После внесения изменений нажмите на кнопку «Сохранить».

Удаление марки кабеля

Удаление запрещено, если имеются связанные объекты. Общее количество связей показано на скриншоте, данные о связанных объектах отображаются во вкладке «Объекты».

• При отсутствии связанных объектов кнопка «Удалить» становится активной.

• При нажатии на кнопку «Удалить» откроется диалоговое окно с предупреждением.

Выберите действие «Отмена» или «Удалить».

• Отмена — для отмены удаления нажмите на кнопку «Отмена».
• Удалить — для удаления марки кабеля, нажмите на кнопку «Удалить».
