ВОЛС

Волоконно-оптическая линия связи "ВОЛС" — это линия (канал) связи, в которой информация (в виде световых сигналов микроволнового диапазона от 0,8 до 1,6 мкм) передаётся по волоконному световоду. "ВОЛС" состоит из кабельных каналов и устройств, обеспечивающих (в оптическом диапазоне) формирование, передачу, приём и регенерацию передаваемых сигналов, а также контроль за их прохождением.

В подразделе "ВОЛС" добавляем к объектам инфраструктуры (узлы связи, опоры, колодцы, муфты)

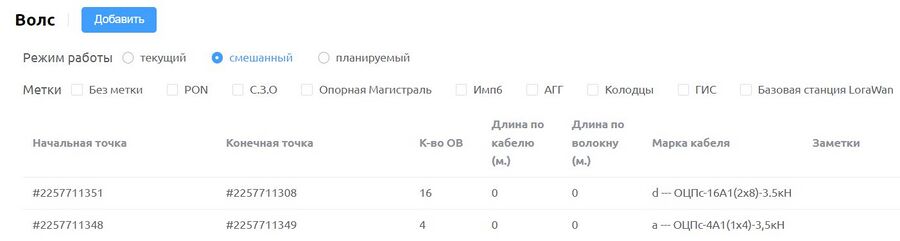

Вверху имеется фильтр режима работы и фильтр по меткам:

Переключатель - "Режим работы"
- "текущий" - данный режим работы системы, отображает фактические инфраструктурно-технические коммуникации и сети
- "Смешанный" - данный режим работы системы, отображает "текущий" и "смешанный" режим
- "планируемый" - данный режим работы системы отображает, запланированные инфраструктурно-технические коммуникации и сети
Чекбокс фильтр - "Метки" созданные ранее данные из раздела "Разное/Метки для объектов"
Добавить в список - нажимаем кнопку "Добавить"

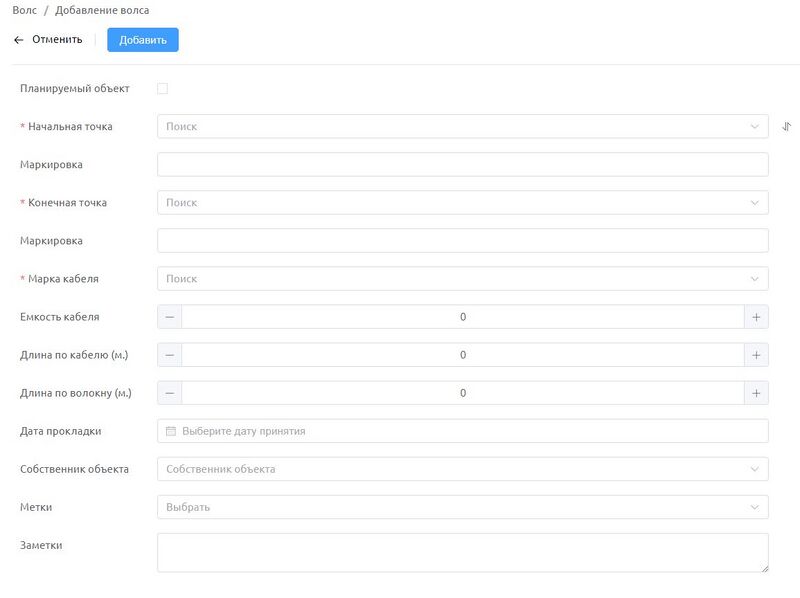

Откроется новое окно где мы вводим и заполняем поля

Переключатель "Планируемый объект" включается если для формирования планируемого узла связи
Поле выбора "Начальная точка" где мы выбираем (узлы связи, опоры, колодцы, муфты)
Поле "Маркировка" где мы маркируем данный тип соединения на точке
Поле выбора "Начальная точка" где мы выбираем (узлы связи, опоры, колодцы, муфты)
Поле "Маркировка" где мы маркируем данный тип соединения на точке
Поле выбора "Марка кабеля" где мы выбираем марку кабеля, что ранее создавали в "Разное/Марки кабелей"
Поле значения "Емкость кабеля"
Поле значения "Длина по кабелю"
Поле значения "Длина по волокну"
Поле дата "Дата прокладки"
Поле выбора "Собственник объекта" созданные ранее данные из раздела "Собственники"
Поле выбора "Метки" созданные ранее данные из раздела "Разное/Метки для объектов" Метки для объектов
Расширенное поле "Заметки"

Завершаем кнопкой "Сохранить" Метки для объектов

____________________________________________________________________________________________________

Выбираем из списка добавленный "ВОЛС"

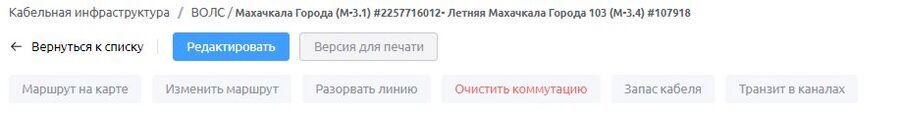

Откроется новое окно где можно увидеть в верхней части 6 вкладок и в нижней части 3 вкладки и функциональные кнопки

Есть кнопка для формы вывода на печать "Версия для печати"
Есть функция редактировать данную запись кнопкой "Редактировать"
Есть функция удалить данную запись кнопкой "Удалить" (удаляется если нет связанных объектов)

Верхняя часть вкладок:

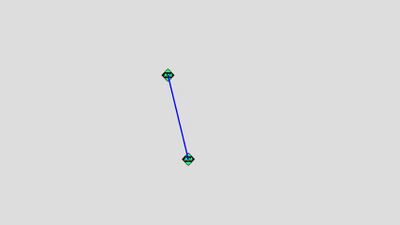

1. Вкладка "Маршрут на карте"

____________________________________________________________________________________________________

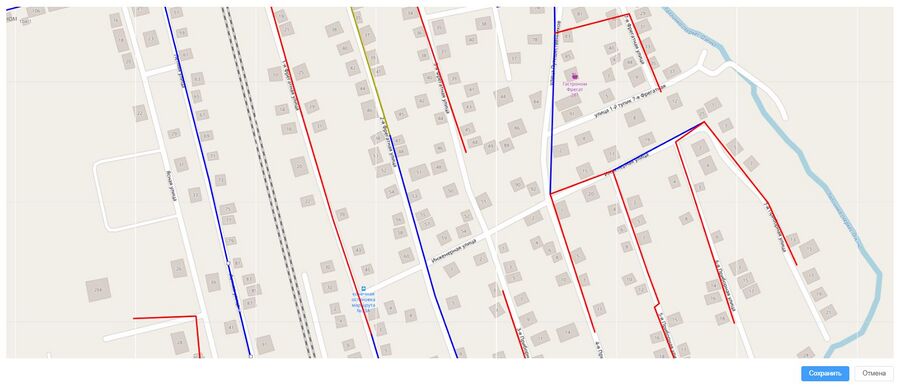

2. Вкладка "Изменить маршрут" где мы можем менять маршрут "ВОЛС"

Завершаем кнопкой "Сохранить"

____________________________________________________________________________________________________

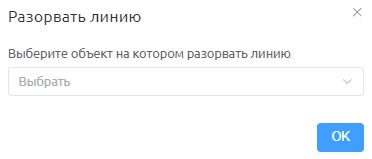

3.Вкладка "Разорвать линию" где мы можем менять маршрут "ВОЛС"

____________________________________________________________________________________________________

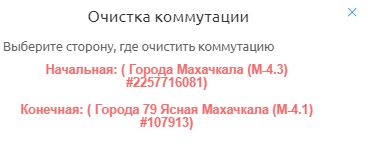

4. Вкладка "Очистить коммуникацию" где мы можем удалить связанные объекты узлов связи

____________________________________________________________________________________________________

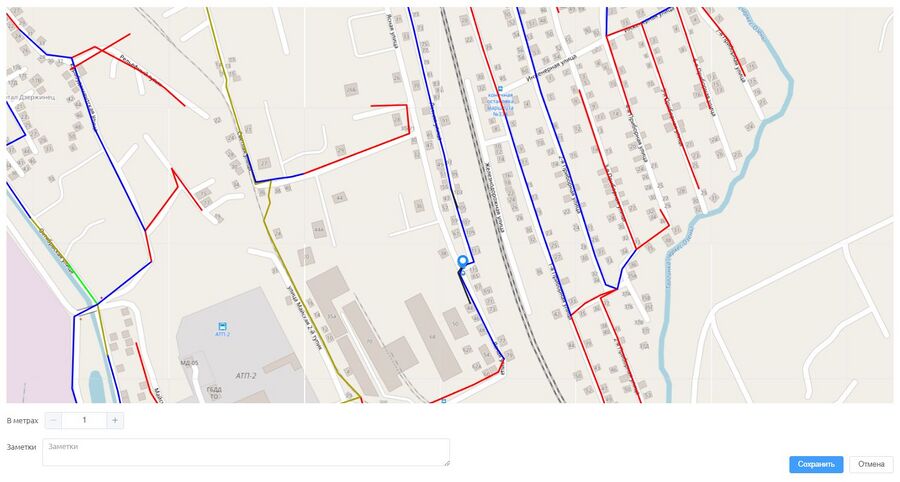

5. Вкладка "Запас кабеля" где указываем сколько запаса кабеля есть на данном узле

Завершаем кнопкой "Сохранить

____________________________________________________________________________________________________

6. Вкладка "Транзит в каналах"

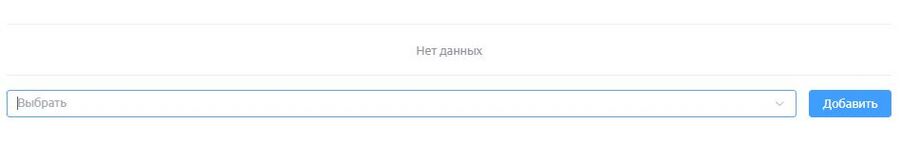

1. Поле выбора "Транзит в каналах", тут мы выбираем кабельные каналы, что мы создавали ранее в Кабельная инфраструктура/Кабельные каналы

____________________________________________________________________________________________________

Рассмотрим нижнюю чать вкладок:

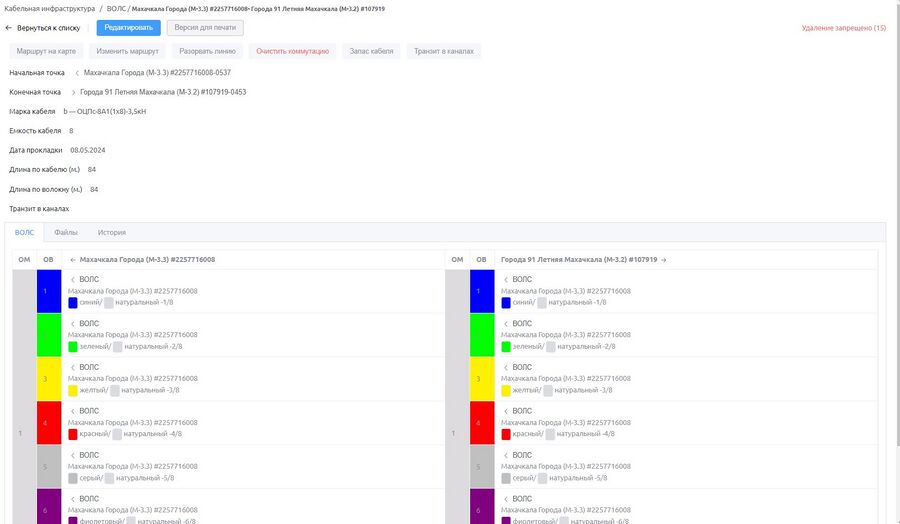

1. Вкладка "ВОЛС" В данной вкладке мы можем видеть схему коммутации по цветам данного узла связи

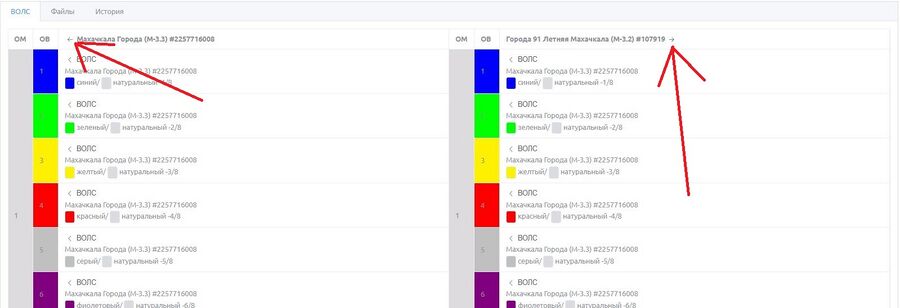

Нажав на маленькие стрелочки что мы ниже указали на картинке откроется схема коммутации

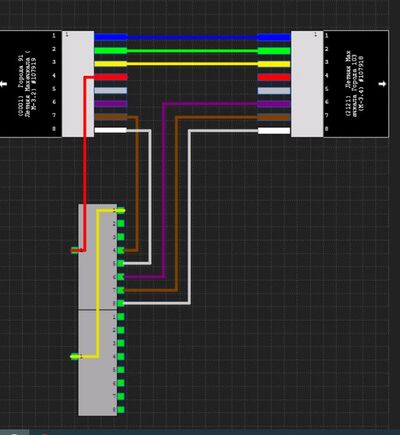

Схема коммутации: Так выглядит схемы коммутации (схему коммутации могут быть разными в зависимости от узла связи и коммуникации)

______________________________

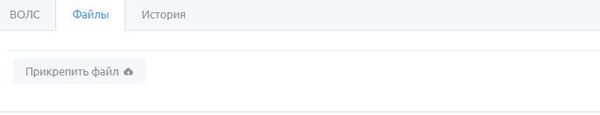

2. Вкладка "Файлы" - возможность прикрепления файлов

____________________________________________________________________________________________________

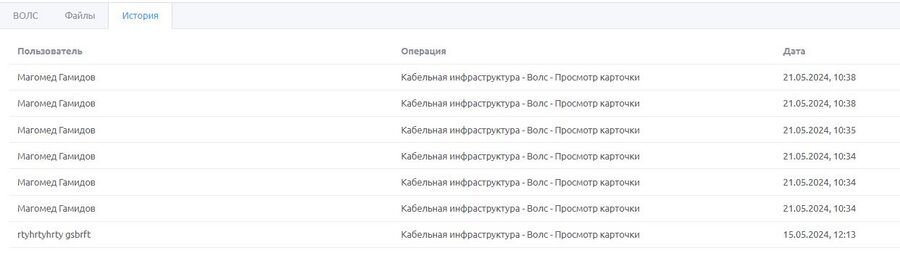

3. Вкладка "История" - история просмотров
