Описание раздела

Данный раздел является динамическим , в разделе отображаются сооружения связи ранее добавленных в подразделе "Типы сооружений".

Пример добавленых сооружений связи: (муфты, опоры, колодцы, узел связи):


Вверху раздела расположены следующие элементы управления:

  • Поисковая строка — расположена в правом верхнем углу для быстрого поиска сооружения связи по ключевым словам.
  • Фильтр режима работы с выпадающим списком :
    • "Текущий" — отображает текущий режим работы системы, показывая фактические инфраструктурно-технические коммуникации и сети.
    • "Смешанный" — отображает как "текущий", так и "планируемый" режимы работы системы, объединяя данные об обоих типах коммуникаций.
    • "Планируемый" — отображает запланированные инфраструктурно-технические коммуникации и сети, представляя информацию о будущих планах развития.
  • Фильтр по меткам с выпадающим списком.
    • Созданные ранее в разделе "Разное/Метки для объектов", позволяет выбирать данные в соответствии с установленными метками, упрощая поиск и фильтрацию информации.

К примеру, рассмотрим добавление сооружения связи — "Узел связи".

Добавление узла связи

В подразделе «Узел связи» представлен список узлов связи, а также доступна кнопка «Добавить».


  • При нажатии кнопки «Добавить».
    • Откроется окно для заполнения следующих полей:
  1. "Планируемый объект" — флажок, при включённом режиме переходит в режим работы "Планируемый".
  2. Номер — текстовое поле для ввода номера узла связи.
  3. Адрес — выпадающий список, для выбора адреса добавленные ранее в разделе " Адресные единицы".
  4. Размещение — текстовое поле для ввода адреса размешения узла связи.
  5. Инвентаризационный номер — текстовое поле для ввода инвентаризационного номера.
  6. Дата установки — поле ввода даты для установки даты вручную или выброра её из календаря.
  7. Собственник объекта — выпадающий список, для выбора собственника добавленные ранее в разделе "Собственники".
  8. Собственный значок на карте — выпадающий список, для выбора значка на карте добавленные ранее в разделе "Значки на карте".
  9. Метки — выпадающий список, для выбора меток добавленные ранее в разделе " Метки для объектов".
  10. Окато узла связи — текстовое поле для ввода классификатора объектов административно-территориального деления.
  11. Договор — текстовое поле для ввода номера договора.
  12. Акт — текстовое поле для ввода номер акта установки.
  13. Заметки — расширенное текстовое поле для ввода дополнительной информации.



После заполнения полей нажмите кнопку «Добавить» для добавления узла связи.

Редактирование

Для редактирования выберите из списка узел связи.


  • Откроется карточка узла связи, где присутствуют функциональные кнопки и вкладки в нижней части карточки.


Кнопка — "Редактировать".

  • При нажатии на кнопку "Редактировать".
    • Откроется страница для редактирования узла связи.

После внесения изменений нажмите кнопку «Сохранить».


Кнопка — "Схема коммутации".

  • При нажатии на кнопку "Схема коммутации'".
    • Откроется макет схемы коммутации для просмотра и редактирования.

После внесения изменений нажмите кнопку «Сохранить».


Кнопка — "Изменить координаты".

  • При нажатии на кнопку "Изменить координаты".
    • Откроется модальное окно с картой и маркером. Укажите новое местоположение узла связи, нажав левой кнопкой мыши на нужные координаты.

После внесения изменений нажмите кнопку «Сохранить».


Кнопка — "Изменить тип".

  • При нажатии на кнопку "Изменить тип'".
    • Откроется модальное окно с выпадающим списком для выбора другого типа сооружения вместо узла связи.

После внесения изменений нажмите кнопку «Сохранить».


Кнопка — "Изменить зону покрытия".

  • При нажатии на кнопку "Изменить зону покрытия".
    • Откроется карта с зоной покрытия где можно поменять тип зоны покрытия и изменить радиус.

После внесения изменений нажмите кнопку «Сохранить».

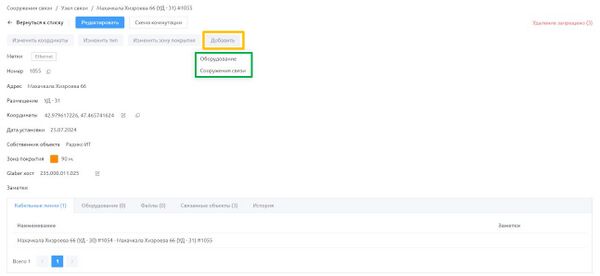

Кнопка — "Добавить".

  • При нажатии на кнопку "Добавить".
    • Всплывает окно с добавлением оборудования или сооружения связи в текущий узел связи. Отображаться добавленное оборудование и сооружения связи будет во вкладках в нижней части карточки.

Вкладки карточки узла связи

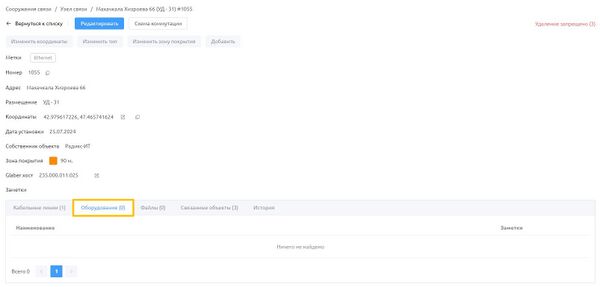

Вкладка — "Оборудование и линии связи".

  • В данной вкладке отображается оборудование добавленное в текущий узел связи, а так же можно перейти по ним.


Вкладка — "Размещение муфты и узлы связи "

  • В данной вкладке отображается сооружения связи добавленное в текущий узел связи, а так же можно перейти по ним.


Вкладка — "Файлы".

  • При нажатии на кнопку "Прикрепить файл" откроется окно проводника для выбора файла.

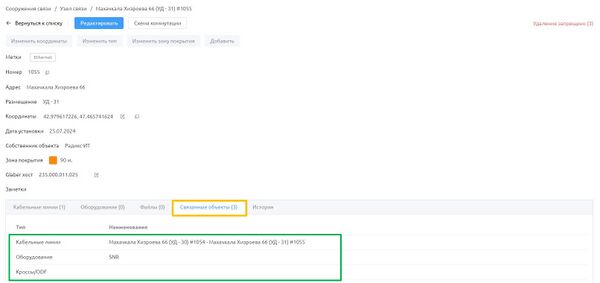

Вкладка — "Связанные объекты".

  • В данной вкладке можно увидеть связанные объекты и перейти по ним.

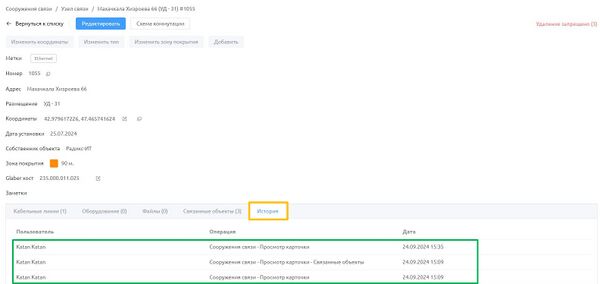

Вкладка — "История".

  • В данной вкладке отображается история операций пользователя в карточке.

Удаление

Удаление невозможно, если имеются связанные объекты. Общее количество связей показано на скриншоте.


  • При отсутствии связанных объектов кнопка «Удалить» становится активной.


  • При нажатии кнопки «Удалить» откроется диалоговое окно с предупреждением.


Выберите действие «Отмена» или «Удалить».

  • Отмена — для отмены удаления нажмите на кнопку «Отмена».
  • Удалить — для удаления узла связи, нажмите на кнопку «Удалить».
